ZHZF-300P

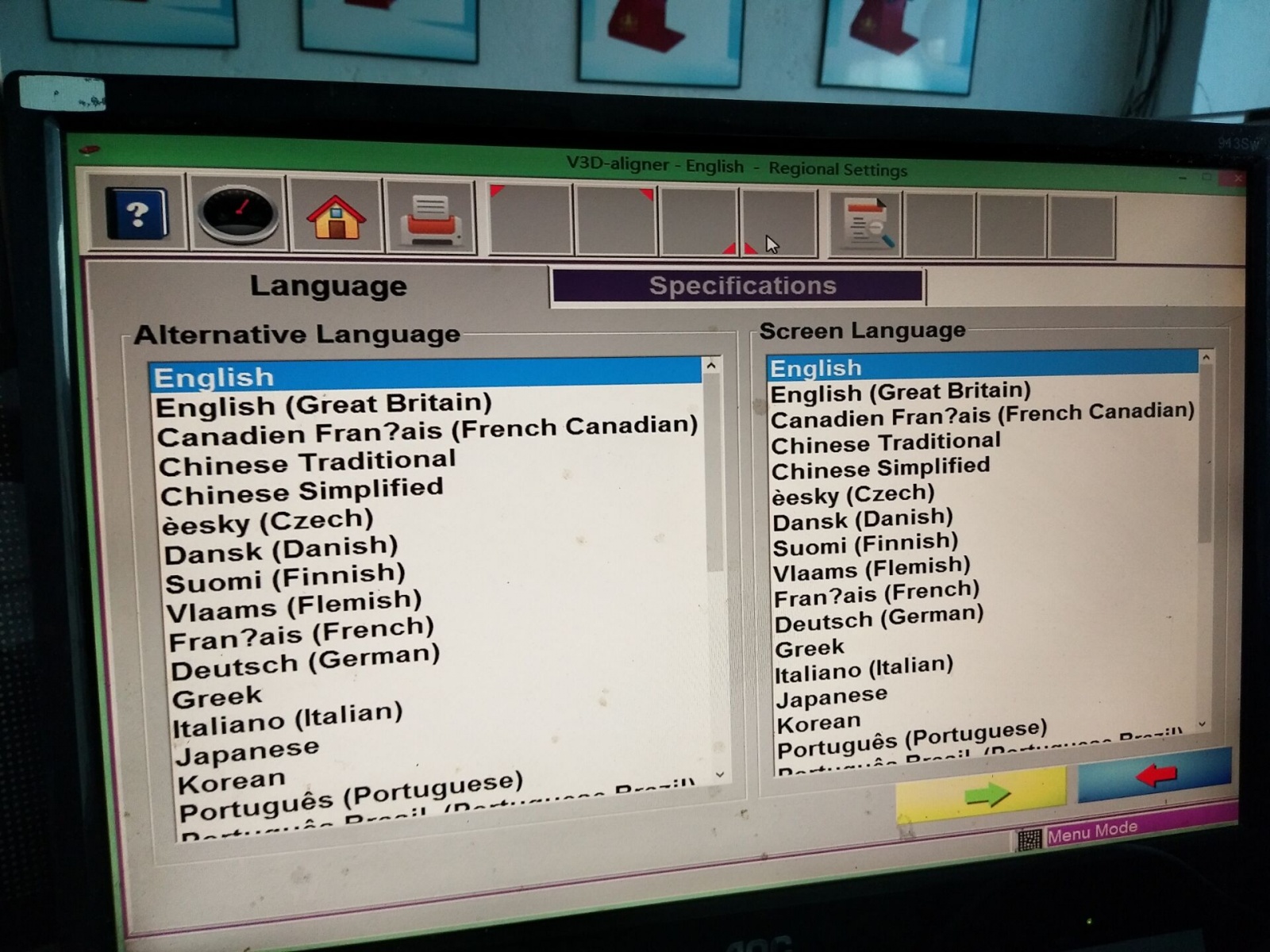

- 產品說明：我公司專業生產3D汽車四輪定位，以下產品只是其中一款軟件，公司共有六項軟件供公司四個系列產品的生產和銷售及經營。此款軟件為多國語言版本，只是首面以中英文顯示，選取語言選項后就顯示各國語言版本。具體詳見產品說明書，及產品指導應用，出貨時將附上相關資料。專供出口各國的軟件。
- 產品名稱:32"大觸摸屏珠海戰峰(ZHZF)四板互換系列3D四輪定位儀
- 型號：3D ZHZF-300P
- 3D汽車四輪定位儀:正版WIN8-32位操作系統,中英文及多國語言可選操作面,詳見產品軟件說明書。
- 產地：中國-珠海
- 注冊商標：富仕達（ZHZF）

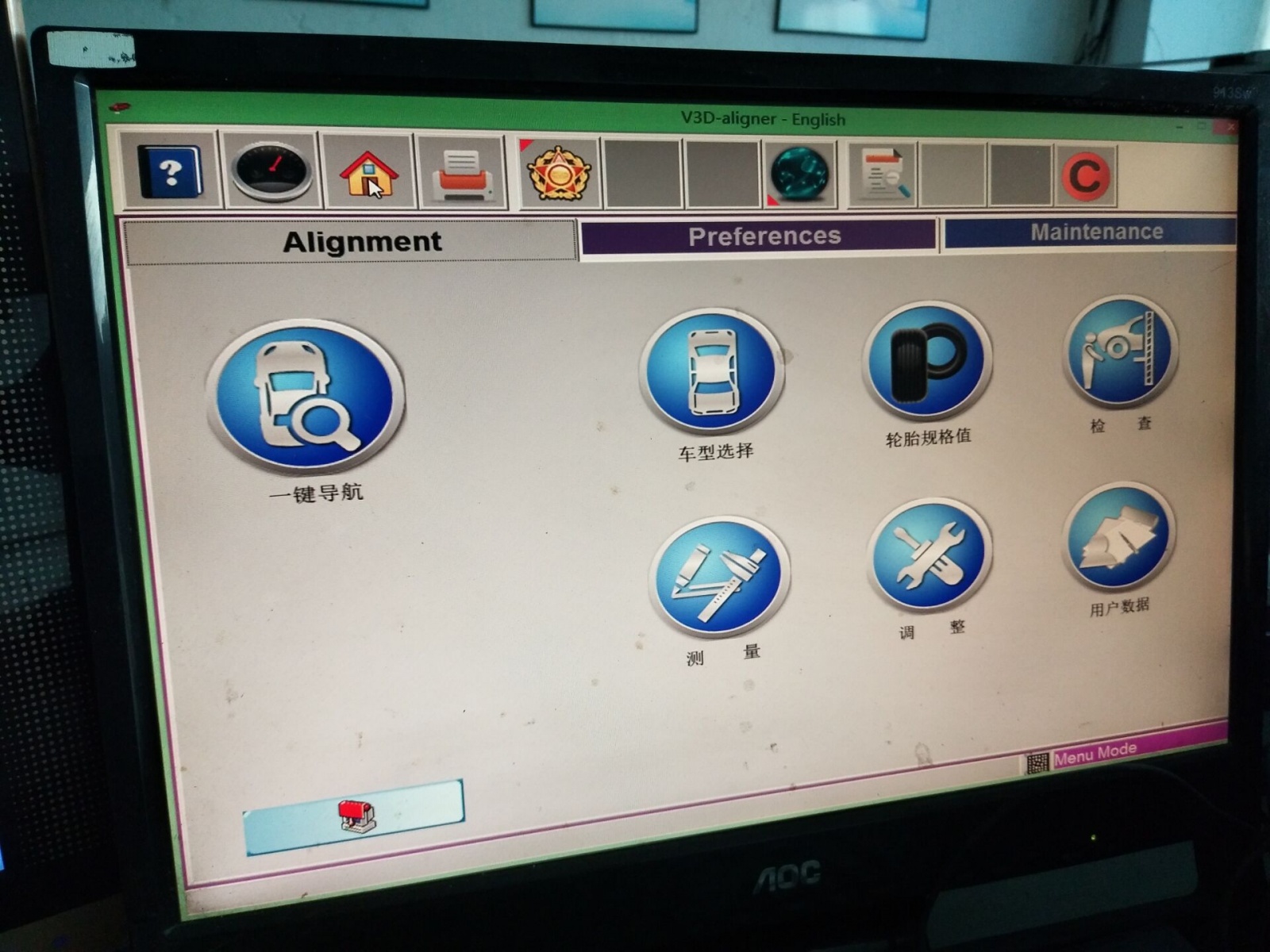

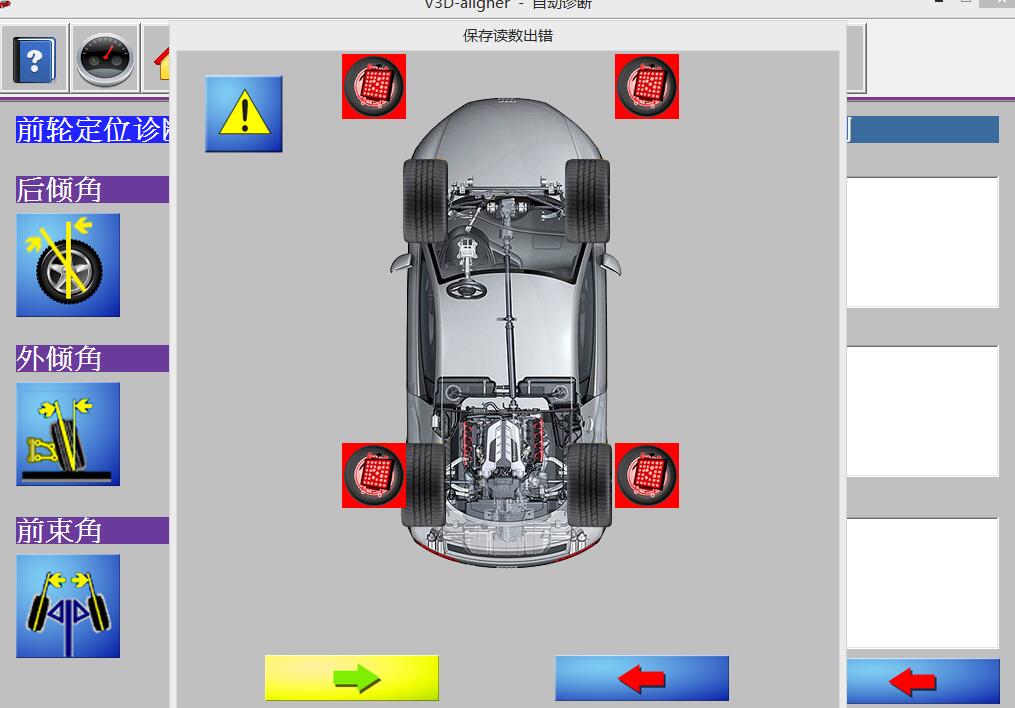

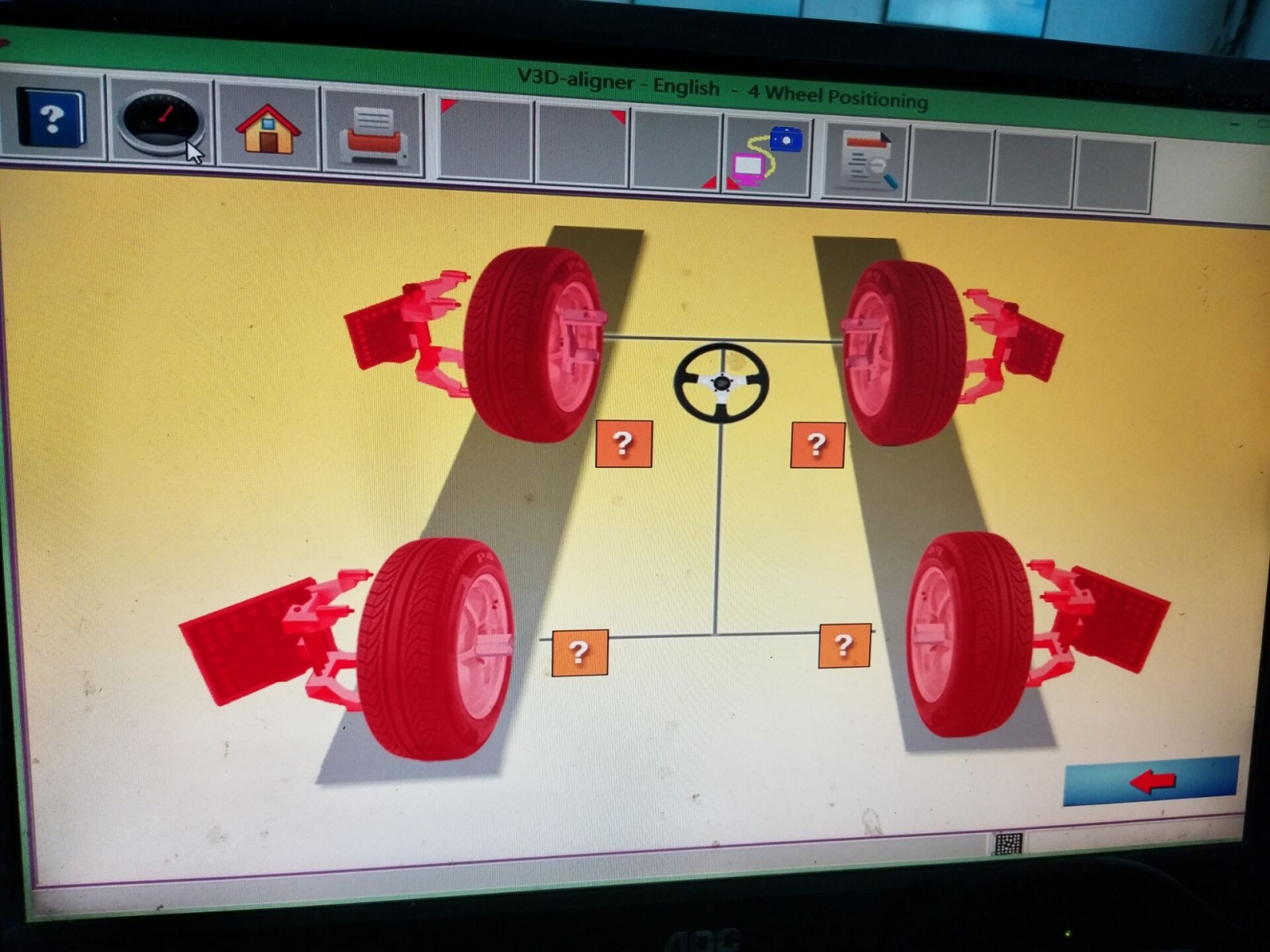

- 操作面及軟件專利參見如下：

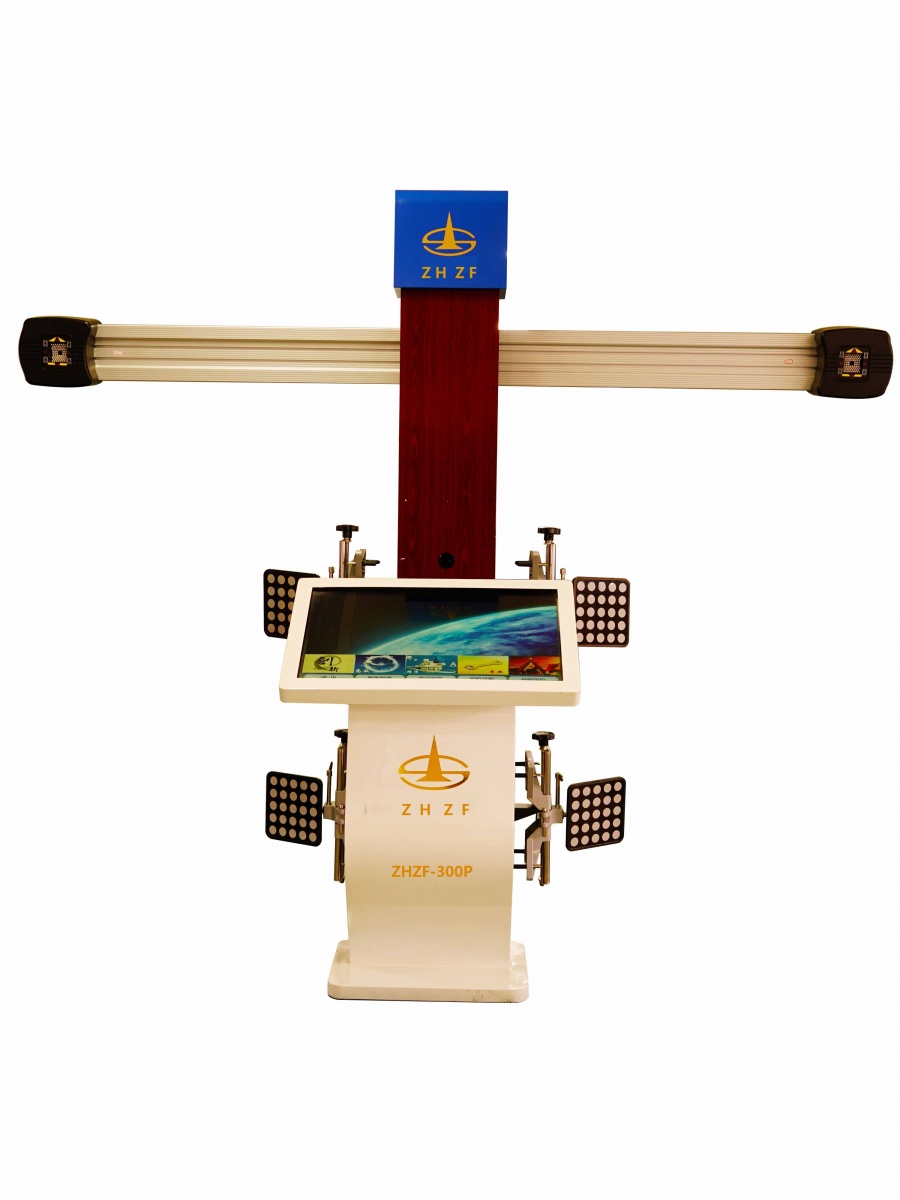

- 產品外觀圖片如下：（真實實物圖片）
- 產品結構特點：機柜采用32"觸屏一體化設計,造形美觀,方便操作,國內獨家生產，立柱采用高強度鋁合金四毫米厚方通管表面氧化家具紅木色,美麗又大方的造形,四點夾具分掛在立柱二側邊.立柱方便安裝時調高低固定一定高度；相機采用索尼進口相機500萬像素鏡頭系統，處理圖片速度30張/秒，反光板殼體采用航空航天鋁合金材料制做，動態視覺算法技術，軟件操作簡便，快速讀取數據；三維動態顯示圖像操作指引指導操作；滾動補償，量短微距離推車，軸距差、輪距差、檢測數據精確，標板實時監控，標準四點夾具可檢查10-23寸輪輞，設備維護保養簡單，無需定期標定；鋁合金轉角盤方便檢查方向基參數及前輪前束傾角等參數；超強數據庫，免費一年更新數據庫文件一次；產品經ISO質量體系及歐盟CE安全認證。
- 產品主要檢測技術參數如下：
| 定位參數 | 精度(中心值) | 精度范圍 | 最大測量范圍 |
| 顯示精度及測量精度 | ±0.01°/0.01mm | 測量重復精度±0.01°或0.01mm | |
| 前束 | ±0.015° | ±0.01° | ±30° |
| 傾角 | ±0.025° | ±0.01° | ±30° |
| 主銷后傾角 | ±0.025° | ±0.01° | ±15° |
| 主銷內傾角 | ±0.025° | ±0.01° | ±20° |
| 推力角 | ±0.015° | ±0.01° | ±6° |
| 最大轉向角 | ±0.015° | ±0.01° | ±30° |
| 退縮角 | ±0.015° | ±0.01° | ±6° |
| 輪距 | ±0.25cm | ±0.01° | 3000mm |
| 軸距 | ±0.25cm | ±0.01° | 8000mm |
| 對角錢 | ±2mm | ±0.3cm | 12000mm |
| 滾協半徑 | ±2mm | ±0.3cm | 700mm |
| 產品配套件名稱 | 配套件數量 | 產品配套件名稱 | 配套件數量 | 備注 |
| 鋁合金梁總成 | 1 | 機柜、立柱總成 | 1 | |
| 鋁合金轉角盤 | 2 | 四點夾具、標板 | 4 | |
| 方向固定支架 | 1 | 前后輪止動塊 | 4 | |
| 電腦觸屏主機 | 1 | 觸屏顯示器 | 1 | 32寸 |
| 健盤、鼠標 | 0 | 全機線束 | 1 | |
| 梁總成聯接架 | 1 | 立柱座 | 1 | |
| 立柱帽 | 1 | 夾具掛架 | 4 |
0.1）．相機反應速度快，低溫性能及好，可在零下30度左右低溫工作，推車時間只需３Ｓ,相機速度為每秒30張相片速度．
0.2）．反光板超視距，可在12米左右范圍內尋找目標，可以做加長車輛檢測；
0.3）．測量精度在行業一流；
0.4）．軟件支持多種反光圖案；
0.5）．產品經ＩＳＯ質量體系認證及出口歐盟ＣＥ認證；
0.6）．關健件反射面板,相機罩均采用ABS材料模具化設計,保證了產品品質．
0.7）．電腦附3D操作視屏，操作簡單方便。具有自行安裝及操作指南功能。
0.8）．軟件操作簡單，使用方便．直觀３Ｄ顯示．
0.9）．全國聯保，遠程服務制度．
10.）．全國各地均設有售后服務網點，技術遠程支持．
11.）．產品定期回訪制度．不斷創新，一年一次數據免費更新數據包．
12）．產品專為地溝式設計有下顯示器方便觀查數據。
13）．廠家免費培訓工作人員．
14）．動態計算車身參數，不受舉升機不平度影響．
15）．自動計算車身參數及滾動性補償車身參數．
16）．軟件直觀反應四輪的車況及需要解決處理的修理問題．
