FOSTAR-300Y
- 型號：3D FOSTAR -300Y
- 名稱：V3D－ FOSTAR -300Y－3D 汽車四輪定位儀；
- 產地：中國－珠海
- 注冊商標：ZHZY（ZHZF），
- 軟件采用WIN7-64位操作系統，聯想電腦加固態硬盤；
- 軟件注冊證以及操作界面如下圖：

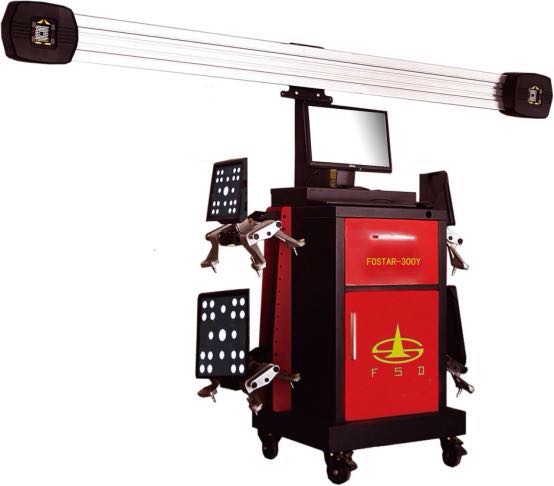

- 產品外觀圖片如下：（主色有紅、藍）

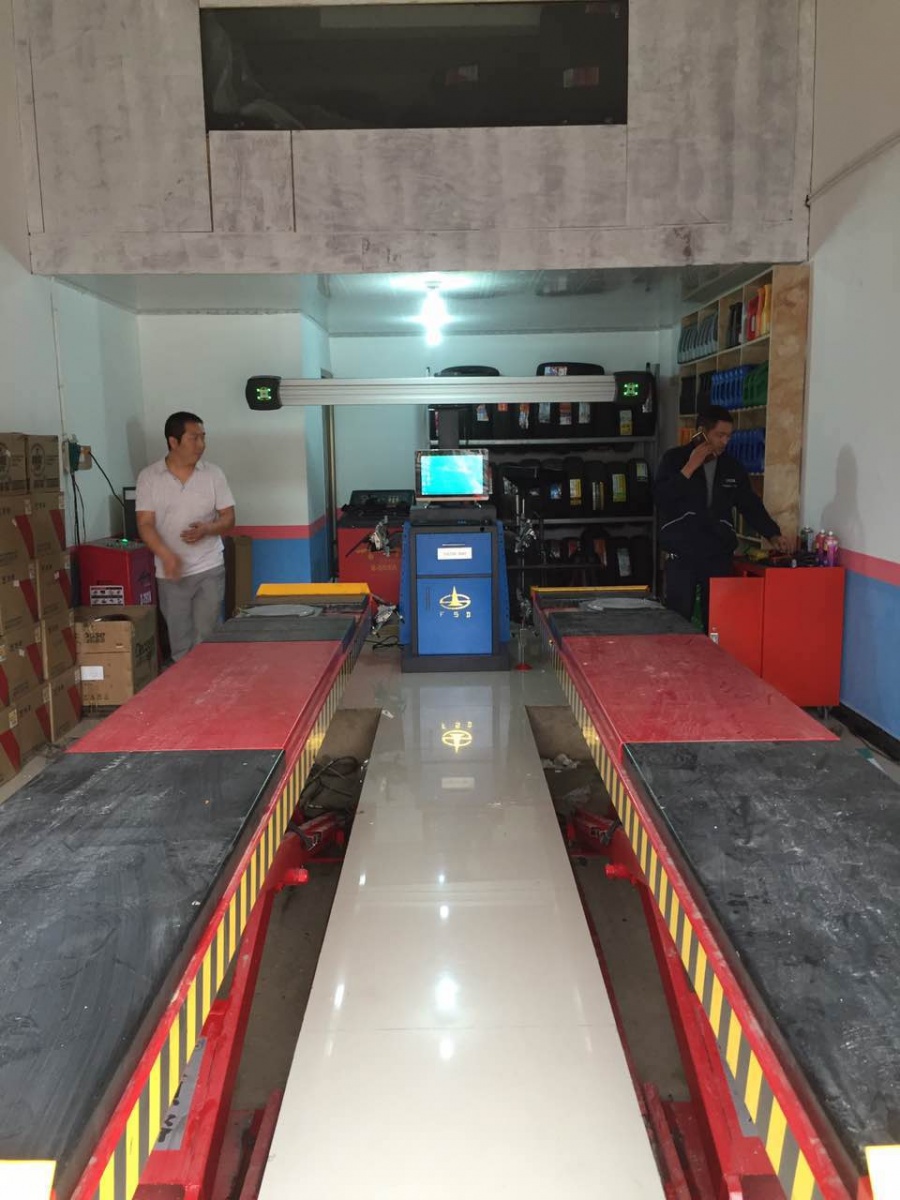

- 圖片為現場真實圖片
- 產品結構特點：機柜采用可移動式機箱，立柱方便安裝時調高低固定一定高度；相機采用索尼進口相機500萬像素鏡頭系統，處理圖片速度30張/秒，反光板殼體采用航空航天鋁合金材料制做，動態視覺算法技術，軟件操作簡便，快速讀取數據；三維動態顯示圖像操作指引指導操作；滾動補償，量短微距離推車，軸距差、輪距差、檢測數據精確，標板實時監控，標準四點夾具可檢查10-23寸輪輞，設備維護保養簡單，無需定期標定；鋁合金轉角盤方便檢查方向基參數及前輪前束傾角等參數；超強數據庫，免費一年更新數據庫文件一次；產品經ISO質量體系及歐盟CE安全認證。
- 產品主要檢測技術參數如下：
-
3.標準配套件如下：定位參數 精度(中心值) 精度范圍 最大測量范圍 顯示精度及測量精度 ±0.01°/0.01mm 測量重復精度±0.01°或0.01mm 前束 ±0.015° ±0.01° ±30° 傾角 ±0.025° ±0.01° ±30° 主銷后傾角 ±0.025° ±0.01° ±15° 主銷內傾角 ±0.025° ±0.01° ±20° 推力角 ±0.015° ±0.01° ±6° 最大轉向角 ±0.015° ±0.01° ±30° 退縮角 ±0.015° ±0.01° ±6° 輪距 ±0.25cm ±0.01° 3000mm 軸距 ±0.25cm ±0.01° 8000mm 對角錢 ±2mm ±0.3cm 12000mm 滾協半徑 ±2mm ±0.3cm 700mm
3.產品主要特點產品配套件名稱 配套件數量 產品配套件名稱 配套件數量 備注 鋁合金梁總成 1 機柜、立柱總成 1 鋁合金轉角盤 2 四點夾具、標板 4 方向固定支架 1 前后輪止動塊 4 電腦主機 1 顯示器 1 18.5寸 健盤、鼠標 1 全機線束 1 梁總成聯接架 1 立柱座 1 立柱帽 1 夾具掛架 4
0.1）．相機反應速度快，低溫性能及好，可在零下30度左右低溫工作，推車時間只需３Ｓ,相機速度為每秒30張相片速度．
0.2）．反光板超視距，可在12米左右范圍內尋找目標，可以做加長車輛檢測；
0.3）．測量精度在行業一流；
0.4）．軟件支持多種反光圖案；
0.5）．產品經ＩＳＯ質量體系認證及出口歐盟ＣＥ認證；
0.6）．關健件為航空航天鋁合金材料７０７５-Ｔ６超級硬鋁制做．
0.7）．電腦附3D操作視屏，操作簡單方便。具有自行安裝及操作指南功能。
0.8）．軟件操作簡單，使用方便．直觀３Ｄ顯示．
0.9）．全國聯保，遠程服務制度．
10.）．全國各地均設有售后服務網點，技術遠程支持．
11.）．產品定期回訪制度．不斷創新，一年一次數據免費更新數據包．
12）．產品專為地溝式設計有下顯示器方便觀查數據。
13）．廠家免費培訓工作人員．
14）．動態計算車身參數，不受舉升機不平度影響．
15）．自動計算車身參數及滾動性補償車身參數．
16）．軟件直觀反應四輪的車況及需要解決處理的修理問題．
